TP4IIO48 絶縁型デジタル入出力ボード
aizawa
| 価格 | ￥32,000（税別、送料別） |
1.概要
| フォトカプラによる絶縁タイプのデジタル入出力のPC/104モジュールです。 入力24点、出力24点、計48点のI/Oが可能です。出力は、ドライブ回路により直接リレーを駆動できます。 |
2.ブロック図

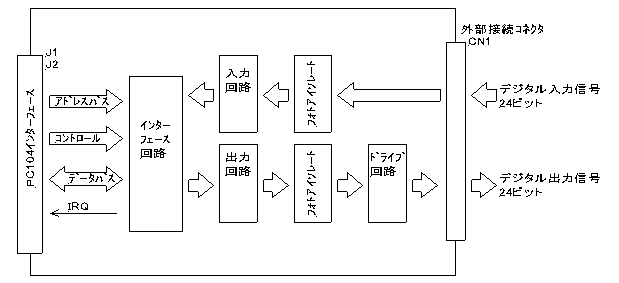

TP4IIO48の内部構成をブロック図に示します。
3.仕様
① 入力部
入力型式 フォトカプラによる絶縁入力（負論理）
入力点数 24点（ 8点 × 3ポート ）
入力抵抗 2.2KΩ
入力ON電流 5mA以上
入力OFF電流 0.4mA以下
② 出力部
出力形式 フォトカプラによる絶縁（オープンコレクタ出力）
出力点数 24点 （ 8点 × 3ポート ）
出力定格電圧 DC+24V
出力定格電流 最大100mA （OUT 1点当たり）
③ 共通部
バスインターフェース PC／104 （XT）
応答時間 1mSEC以内
外部電源 DC+12～24V
消費電流 ＋5V → 約200mA （無負荷時）
アドレス空間 8ビット × 3ポート占有
④ 割り込み部
レベル選択 3,4,5,6,7,9のいずれか
論理 HIGH → LOW （負論理）
信号入力部 入力ポートの最上位ビットを使用 （入力ポートと併用）
4.ボードの設定
TP4IIO48はI/Oアドレス、割り込み設定をDIPスイッチ及びジャンパにて行います
① I/Oアドレス設定
先頭アドレスはボード上のスイッチS1,2で設定します。
※スイッチはONで 0 です。
※上記では先頭アドレスは 0300H になります。
※工場出荷時は 0300H です。
※スイッチの設定操作は、先の細いピンセットなど（先端の鋭利なものは避けてください）で操作方向に水平に滑らせるように操作してください。斜めに押し込むような操作や上から押しつける方向に過大な荷重を加えますと、操作部の折損・変形などにより操作に支障をきたす場合があります。
② 割り込み設定

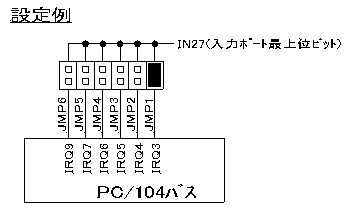

割り込みはJMP1～6で設定します。
※上記設定では、IN 27 に入力するとIRQ 3で割り込みます。
※工場出荷時は割り込みなしです。
5.I/Oマップ
① 入力ポート
| アドレス | D7 MSB | D6 | D5 | D4 | D3 | D2 | D1 | D0 LSB |
| 先頭アドレス +0 | IN 07 | IN 06 | IN 05 | IN 04 | IN 03 | IN 02 | IN 01 | IN 00 |
| 先頭アドレス +1 | IN 17 | IN 16 | IN 15 | IN 14 | IN 13 | IN 12 | IN 11 | IN 10 |
| 先頭アドレス +2 | IN 27 | IN 26 | IN 25 | IN 24 | IN 23 | IN 22 | IN 21 | IN 20 |
② 入力ポート
| アドレス | D7 MSB | D6 | D5 | D4 | D3 | D2 | D1 | D0 LSB |
| 先頭アドレス +0 | OUT 07 | OUT 06 | OUT 05 | OUT 04 | OUT 03 | OUT 02 | OUT 01 | OUT 00 |
| 先頭アドレス +1 | OUT 17 | OUT 16 | OUT 15 | OUT 14 | OUT 13 | OUT 12 | OUT 11 | OUT 10 |
| 先頭アドレス +2 | OUT 27 | OUT 26 | OUT 25 | OUT 24 | OUT 23 | OUT 22 | OUT 21 | OUT 20 |

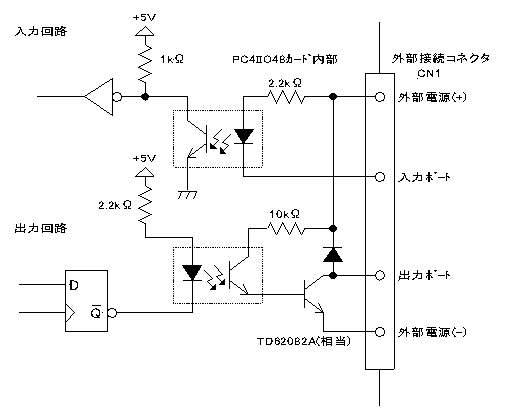

6.インターフェイス
7.外部接続コネクタ
外部接続コネクタのコネクタピン配置
| 信号名 | ピン番号 | 信号名 | |
| 入力ポート IN 00 | 1 | 2 | 出力ポート OUT 00 |
| 入力ポート IN 01 | 3 | 4 | 出力ポート OUT 01 |
| 入力ポート IN 02 | 5 | 6 | 出力ポート OUT 02 |
| 入力ポート IN 03 | 7 | 8 | 出力ポート OUT 03 |
| 入力ポート IN 04 | 9 | 10 | 出力ポート OUT 04 |
| 入力ポート IN 05 | 11 | 12 | 出力ポート OUT 05 |
| 入力ポート IN 06 | 13 | 14 | 出力ポート OUT 06 |
| 入力ポート IN 07 | 15 | 16 | 出力ポート OUT 07 |
| 入力ポート IN 10 | 17 | 18 | 出力ポート OUT 10 |
| 入力ポート IN 11 | 19 | 20 | 出力ポート OUT 11 |
| 入力ポート IN 12 | 21 | 22 | 出力ポート OUT 12 |
| 入力ポート IN 13 | 23 | 24 | 出力ポート OUT 13 |
| 入力ポート IN 14 | 25 | 26 | 出力ポート OUT 14 |
| 入力ポート IN 15 | 27 | 28 | 出力ポート OUT 15 |
| 入力ポート IN 16 | 29 | 30 | 出力ポート OUT 16 |
| 入力ポート IN 17 | 31 | 32 | 出力ポート OUT 17 |
| 入力ポート IN 20 | 33 | 34 | 出力ポート OUT 20 |
| 入力ポート IN 21 | 35 | 36 | 出力ポート OUT 21 |
| 入力ポート IN 22 | 37 | 38 | 出力ポート OUT 22 |
| 入力ポート IN 23 | 39 | 40 | 出力ポート OUT 23 |
| 入力ポート IN 24 | 41 | 42 | 出力ポート OUT 24 |
| 入力ポート IN 25 | 43 | 44 | 出力ポート OUT 25 |
| 入力ポート IN 26 | 45 | 46 | 出力ポート OUT 26 |
| 入力ポート IN 27 ( IRQ ) | 47 | 48 | 出力ポート OUT 27 |
| 外部電源 （+） | 49 | 50 | 外部電源 （-） |
MILコネクター50ピン
注）ケーブルは付属品ではありません。別途購入してください。
